Modern ilaç, biyoteknoloji, medikal cihaz ve hassas yarı iletken endüstrilerinde imalat kalitesini ve sterilitesini belirleyen en temel unsur, partikül ve mikroorganizma yönetimidir. Tesislerde ne kadar gelişmiş filtreleme ve iklimlendirme sistemleri kullanılırsa kullanılsın, temiz odalardaki mikroskobik kirliliğin en büyük kaynağı canlı faktörlerdir; yani operasyonları yürüten personelin kendisidir. İnsan vücudu, kıyafetleri ve hareketleri, temiz oda atmosferi için sürekli bir partikül yayılım odağı oluşturur.
Personelin kontrollü alanlara geçişi sırasında kıyafetlerin ve koruyucu tulumların üzerinde taşınan bu görünmez kontaminasyon yükünü mekanik olarak engellemenin en etkili yolu, geçiş noktalarına yerleştirilen Air Shower (Hava Duşu) üniteleridir. Bir nevi dinamik hava kalkanı görevi gören bu sistemler, partiküllerin steril alanlara sızmasını kritik bir sınırda engeller. Bu makalede; Air Shower teknolojisinin teknik çalışma mantığını, temiz oda entegrasyonundaki yerini ve endüstriyel mühendislik kriterlerini ele alacağız.
- Air Shower (Hava Duşu) Nedir ve Nasıl Çalışır?

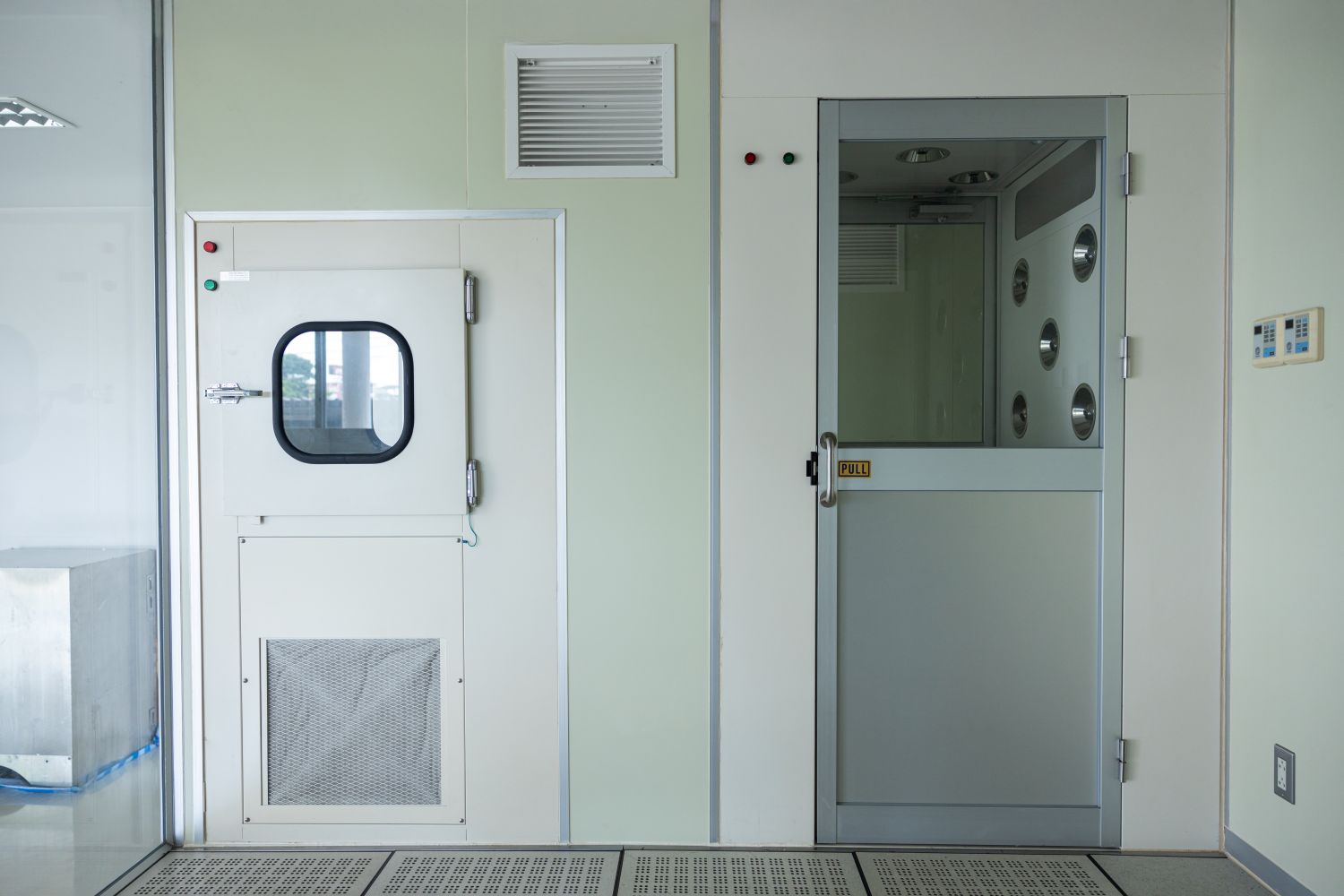

Air Shower; temiz odalar ile daha düşük temizlik sınıfına sahip koridorlar veya soyunma odaları arasına konumlandırılan, içi yüksek hızlı ve filtrelenmiş hava jetleri ile donatılmış özel sızdırmaz kabinlerdir. Temel görevi, personelin tulum yüzeyine tutunmuş olan statik elektrikli tozları, lifleri ve mikroskobik partikülleri yüksek hızlı hava üflemesiyle koparmak ve hapsederek uzaklaştırmaktır.
Çevrimin Adım Adım İşleyişi:
Giriş ve Kilitleme (Interlock): Personel kirli taraftaki kapıyı açarak kabine girer. Kapı kapandığı an, elektromanyetik kilit sistemi (interlock) devreye girerek iki kapının aynı anda açılmasını kesin olarak engeller. Bu durum, odalar arasındaki basınç dengesinin bozulmasını ve kirli havanın doğrudan steril tarafa sızmasını önler.
Yüksek Hızlı Pülverizasyon ve Jet Üfleme: Kabin içindeki sensörler personeli algıladığı an hava duşu çevrimi otomatik olarak başlar. HEPA filtrelerden geçen steril hava, paslanmaz çelik nozullar vasıtasıyla saniyede 20 ila 25 metre gibi çok yüksek bir hızla personelin üzerine üflenir.
Partikül Sıyırma ve Vakumlama: Bu yüksek hızlı hava akımı, tulum yüzeyindeki lifleri ve tozları adeta çırparak koparır. Kopan partiküller yer seviyesine yakın emiş menfezlerinden vakumlanarak kabin içindeki filtre sistemine yönlendirilir.
Tahliye ve Güvenli Geçiş: Genellikle 10 ila 15 saniye süren bu yoğun temizleme döngüsü bittiğinde, kabin içi hava tekrar stabilize olur; kirli tarafın kapı kilidi açılmazken, temiz oda tarafındaki kapının kilidi açılır ve personel steril alana güvenle geçiş yapar.
-
Temiz Oda Hava Duşlarının Yapısal ve Teknik Bileşenleri
Komple bir mühendislik yapısı olan Air Shower sistemlerinin kararlı çalışması, içindeki her bir endüstriyel donanımın kalitesine bağlıdır:
HEPA Filtre Grubu: Kabin içine üflenecek havanın sterilitesini sağlamak amacıyla en az yüzde 99.97 verimlilikle çalışan, 0.3 mikron boyutundaki tüm organizmaları yakalayan ana filtrelerdir. Ana filtrenin ömrünü uzatmak için emiş hatlarında yıkanabilir G4 sınıfı ön filtreler de konumlandırılır.
Ayarlanabilir Paslanmaz Nozullar: Hava jetlerinin personelin tulumuna doğrudan ve dik açıyla vurabilmesi için kabin duvarlarına stratejik olarak yerleştirilen, yönü değiştirilebilir yönlendirici aparatlarıdır.
Yüksek Basınçlı EC Fan Sistemleri: Filtre direncini (basınç kaybını) rahatlıkla yenerek nozullardan hedeflenen saniyede 20 metrenin üzerindeki hava hızını üretebilen, hız kontrollü ve enerji tasarruflu endüstriyel fanlardır.
Akıllı Kontrol Paneli (HMI): Hava üfleme süresinin ayarlandığı, filtre kirlilik oranlarının diferansiyel basınç sensörleri ile anlık izlendiği ve kapı kilit senaryolarının yönetildiği dijital arayüzdür.
- Teknik Karşılaştırma: Hava Akış Geometrileri ve Kabin Tipleri
Temiz odanın personel yoğunluğuna, alan kısıtlarına ve taşınacak malzeme türüne göre farklı Air Shower tasarımları uygulanır. Aşağıdaki tabloda bu tasarımların teknik özellikleri karşılaştırılmaktadır:
|
Teknik Özellik / Kriter |
Standart Personel Tipi Air Shower |
Tünel Tipi (Continuous) Air Shower |
Malzeme Tipi (Cargo) Air Shower |
|
Optimum Kullanım Amacı |
Tekli personel geçişleri ve küçük ekipler |
Vardiya değişimlerinde yoğun ve kesintisiz personel akışı |
Tesis içine palet, ekipman veya hammadde kabulü |
|
Kapasite Ölçeği |
Çevrim başına 1 veya 2 personel |
Kesintisiz yürüyüş yolu ile sürekli geçiş |
Büyük hacimli kargo ve malzeme format arabaları |
|
Kapı ve Geçiş Mimarisi |
90 derece veya düz geçişli tek kanat kapı |
Otomatik kayar kapılı uzun koridor tasarımı |
Geniş çift kanatlı kapı veya endüstriyel hızlı panjur |
|
Nozul Yerleşimi ve Yönü |
Karşılıklı çift duvarda ayarlanabilir nozullar |
Sağ, sol ve tavan yüzeylerinde çoklu nozul matrisi |
Tüm iç çeperlerde endüstriyel kargo üfleme jetleri |
|
Taban Yapısı |
Kendinden paslanmaz çelik tabanlı tabanlık |
Temiz oda zeminine gömülü düz geçiş hattı |
Transpalet ve tekerlek yüklerine dayanıklı ağır şasi |
|
Otomasyon Senaryosu |
Sensör algılamalı otomatik kilit çevrimi |
Bariyer kontrollü, sürekli hava perdesi akışı |
Konveyör hatları veya forklift geçişleri ile tam entegre |
- Air Shower Entegrasyonunda 5 Kritik Mühendislik Kriteri
Bir temiz oda projesine Air Shower dahil edilirken sistemin verimliliğini korumak adına şu mühendislik parametreleri hesaplanmalıdır:
- Doğru Hava Hızı Yönetimi
Toz partiküllerinin tulum kumaşından kopabilmesi için nozul çıkışındaki hava hızının kritik eşik olan saniyede 20 metrenin altına düşmemesi gerekir. Düşük hava hızları sadece serinleme etkisi yaratır, mekanik temizlik işlevini yerine getiremez.
- Odalar Arası Basınç Dengesi ve Sızdırmazlık
Temiz odalar genellikle dış alanlara göre pozitif basınç altında tutulur. Air Shower kapıları kapandığında kabin gövdesi sızdırmaz bir bariyer oluşturmalıdır. Gövde birleşim yerlerinde ve kapı kenarlarında sızdırmazlığı sağlayan contalar tamamen ilaç endüstrisine uygun, FDA onaylı malzemelerden seçilmelidir.
- Akıllı Kapı Kilitleme Mantığı (Interlock)
Olası bir elektrik kesintisi veya acil yangın durumunda, personelin kabin içinde mahsur kalmaması için sistemde "Acil Durum Butonu" (Emergency Stop) bulunmalıdır. Bu butona basıldığı an tüm elektromanyetik kilitler boşa çıkmalı ve kapılar manuel açılabilmelidir.
- Malzeme Seçimi ve Hijyenik Tasarım Standartları
Doğrudan temiz oda giriş sınırında yer alan bu cihazlar, bakteri ve mikroorganizma yuvası haline gelmemelidir. Bu nedenle kabinin iç ve dış gövde yapısı, nozulları ve kapı kolları temizlik kimyasallarına ve dezenfektanlara tam direnç gösteren AISI 304 veya AISI 316L kalite paslanmaz çelikten üretilmelidir. Toz birikebilecek keskin iç köşeler radyüslü (yuvarlatılmış) geometride tasarlanmalıdır.
- Partikül Çökme ve Arındırma Süresi
Üfleme periyodu bittikten sonra kapıların hemen açılması, kabin havasında asılı kalan uçuşan tozların temiz odaya kaçmasına neden olur. Bu yüzden üfleme bittikten sonra sistem birkaç saniye boyunca havadaki partikülleri alt menfezlerden emmeye (tahliye fazı) devam etmeli, kapı kilidini ancak bu arındırma süresi tamamlandığında açmalıdır.
- Validasyon Standartları ve Kalifikasyon (IQ / OQ / PQ)
İlaç ve medikal sektörlerinde görev yapacak temiz oda ekipmanları, uluslararası regülasyonlar (ISO 14644, cGMP) gereği devreye alınmadan önce kapsamlı testlere tabi tutulmalı ve belgelenmelidir:
PAO / DOP Filtre Bütünlük Testi: Kabin içindeki HEPA filtrelerin montajında veya filtre yüzeyinde herhangi bir mikroskobik sızıntı (leak) olup olmadığının aerosol jeneratörleri ile test edilmesidir.
Hava Hızı ve Dağılım Ölçümü: Kabin içindeki her bir nozul kümesinden çıkan hava hızının homojenliğinin anemometreler ile ölçülerek kayıt altına alınmasıdır.
Partikül Sayım Testi (Kabin Performansı): Boş kabin içerisinde ve temizleme çevrimi sonrasındaki partikül konsantrasyonunun ölçülerek hedeflenen temiz oda sınıfına uygunluğunun teyit edilmesidir.
Sonuç:
Endüstriyel temiz oda uygulamalarında insan kaynaklı kontaminasyon risklerini minimize etmek, sürdürülebilir bir ürün kalitesi için hayati öneme sahiptir. İleri mühendislik standartlarıyla tasarlanan Air Shower (Hava Duşu) sistemleri; kontrollü alanların sınır güvenliğini sağlarken hammadde, personel tulumu veya ekipmanlar üzerinden taşınabilecek mikroskobik bulaşmaları en kritik noktada bloke eder.
Uluslararası standartlara tam uyumlu, akıllı otomasyon mimarisi ve pürüzsüz paslanmaz çelik kalitesiyle devreye alınan bu hava kalkanı çözümleri, modern ilaç, gıda ve kimya tesislerinin operasyonel mükemmellik ve sterillik hedeflerini kalıcı olarak güvence altına almaktadır.
